Correction de l'exercice sur Packet Tracer : NAT Surcharge (PAT) / NAT Overload

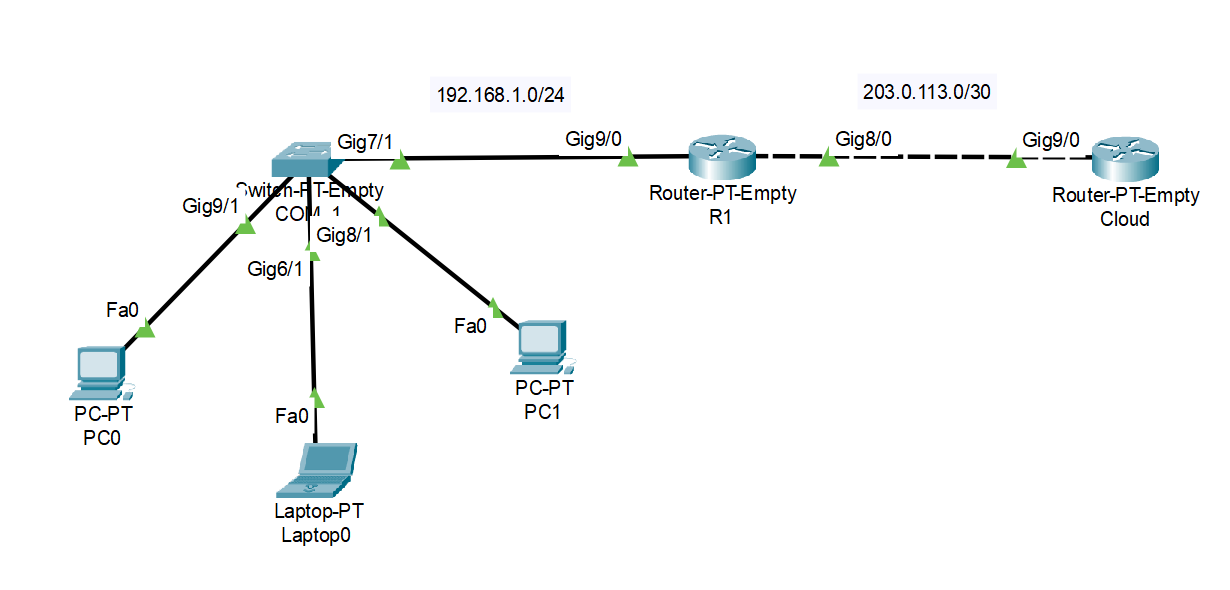

Capture d'écran

Objectif : Configurer un NAT Overload (PAT) avec une seule adresse publique sur R1.
Les ordinateurs du réseau LAN accèdent à internet via une seule adresse publique.
Il s'agît du fonctionnement classique sur internet.
C'est ce que fait votre box internet.

Sur COM_1

Nous n'allons pas ici configurer de VLAN, donc par défaut, tous les ports sont en mode access sur le VLAN 1.
Il n'y a donc rien à faire.

Sur R1

R1> enable
R1# conf t
R1(config)# int Gig9/0
R1(config-if)# desc LAN
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# no shut

! On indique au routeur que cette interface est « inside » pour la NAT
R1(config-if)# ip nat inside
R1(config-if)# int Gig8/0
R1(config-if)# desc WAN
R1(config-if)# ip add 203.0.113.1 255.255.255.252
R1(config-if)# no shut

! On indique au routeur que cette interface est « outside » pour la NAT
R1(config-if)# ip nat outside
R1(config-if)# exit

! Route par défaut (pour diriger le trafic destiné à Internet)
R1(config)# ip route 0.0.0.0 0.0.0.0 203.0.113.2

! Créer une ACL standard pour autoriser tout le sous-réseau 192.168.1.0/24
R1(config)# access-list 1 permit 192.168.1.0 0.0.0.255

! Configuration du NAT Surcharge (PAT)
R1(config)# ip nat inside source list 1 int Gig8/0 overload
R1(config)# end
R1# write mem

Sur Cloud

Cloud> enable
Cloud# conf t
Cloud(config)# int Gig9/0
Cloud(config-if)# desc WAN
Cloud(config-if)# ip add 203.0.113.2 255.255.255.252
Cloud(config-if)# no shut
Cloud(config-if)# exit
Cloud(config)# ip route 0.0.0.0 0.0.0.0 203.0.113.1
Cloud(config)# end
Cloud# write mem

Configuration de l'adressage IP des PC

PC0 :

Laptop0 :

PC1 :

Tester la configuration

Depuis PC0 :

Sur R1 :

R1# show ip nat translations
