Les topologies réseau
1. Introduction
Les réseaux informatiques sont conçus pour permettre l'échange d'informations entre plusieurs dispositifs (ordinateurs, serveurs, périphériques, etc.). Pour organiser ces interconnexions, plusieurs schémas d'agencement, appelés topologies réseau, ont vu le jour.
Une topologie réseau décrit la manière dont les nœuds (machines, périphériques, équipements) sont reliés physiquement ou logiquement. Bien comprendre ces topologies permet de choisir la structure la plus adaptée aux besoins (en termes de performances, de coûts, de maintenance, etc.).
Voici les principales topologies de réseau :
- Topologie en bus
- Topologie en anneau (ring)
- Topologie en étoile (star)
- Topologie en maillage (mesh)
- Topologie en arbre (tree)
- Topologie hybride
2. Topologie en bus

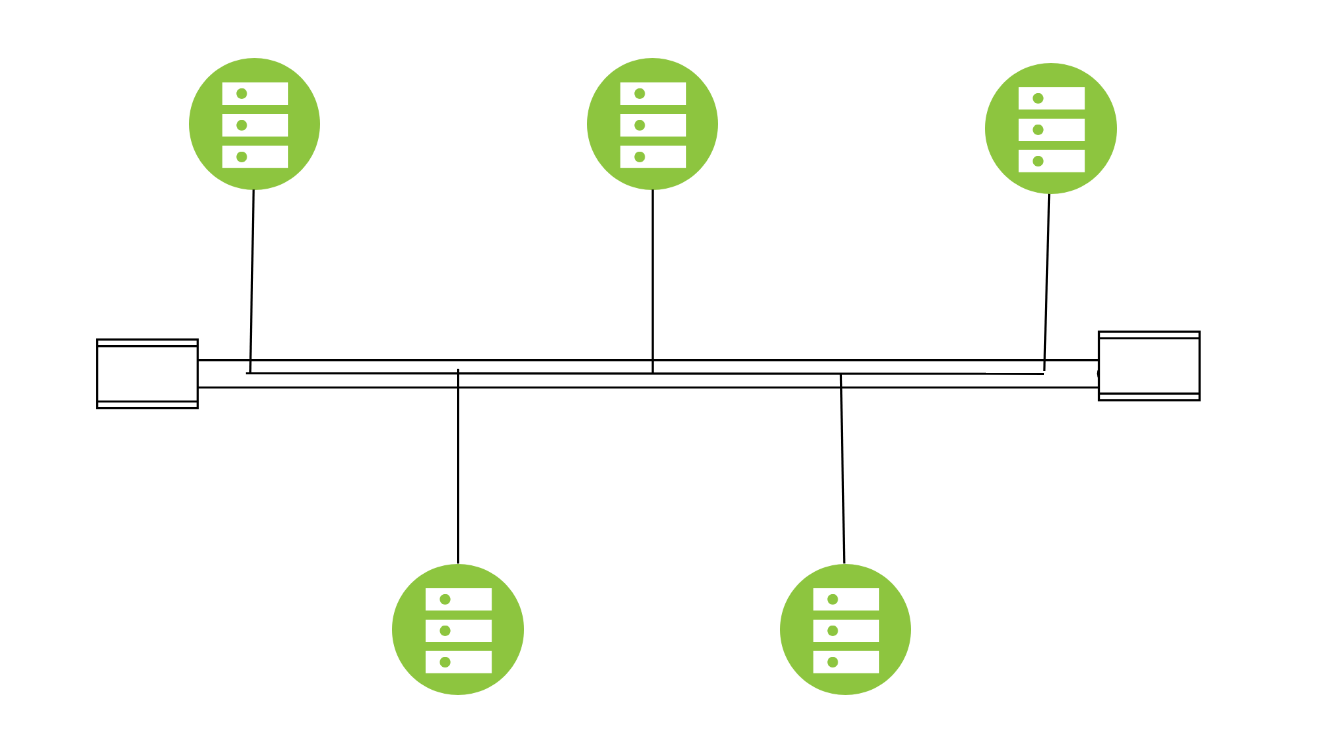

2.1 Définition
La topologie en bus consiste à relier tous les nœuds à un seul et même support de transmission (un bus).
Dans ce schéma, chaque nœud est connecté à un câble central (coaxial à l'origine, mais cela pourrait être aussi un câble RJ-45 partagé via un hub). Les données voyagent le long de ce câble et chaque nœud vérifie si l'information qui circule lui est destinée.
2.2 Avantages
- Coût réduit : nécessite moins de câbles que d'autres topologies.
- Installation simple : ajout ou retrait de machines relativement facile (dans la théorie historique, car cette topologie est de moins en moins utilisée).
2.3 Inconvénients
- Si le bus est endommagé, le réseau entier peut se retrouver paralysé.
- Performances limitées : collisions fréquentes sur le câble unique quand plusieurs machines communiquent simultanément.
- Difficile à dépanner : lorsqu'une panne survient, il peut être compliqué d'identifier l'emplacement exact sur le bus.
3. Topologie en anneau (ring)
3.1 Définition
Dans une topologie Token Ring, chaque nœud est connecté à une unité d'accès multistation (MAU), qui forme une architecture logique en anneau. Les MAU sont interconnectées pour simuler cet anneau logique.
Les données circulent d'un nœud à l'autre, généralement dans un seul sens (anneau simple) ou parfois dans les deux sens (anneau double). Une station peut transmettre des données uniquement lorsqu'elle reçoit un jeton, un mécanisme clé qui régule l'accès au média partagé et empêche les collisions.
3.2 Avantages
- Moins de collisions : les données circulent généralement dans un sens unique, réduisant les risques de collisions.
- Performance prévisible : dans un anneau classique, chaque nœud reçoit à tour de rôle l'autorisation d'émettre (via un jeton, token ring par exemple).
3.3 Inconvénients
- Dépendance circulaire : si un nœud ou le câble qui le relie est défaillant, tout l'anneau peut être interrompu (sauf s'il existe des mécanismes de contournement).
- Difficile à reconfigurer : ajouter ou retirer un nœud peut impacter tout l'anneau.
4. Topologie en étoile (star)

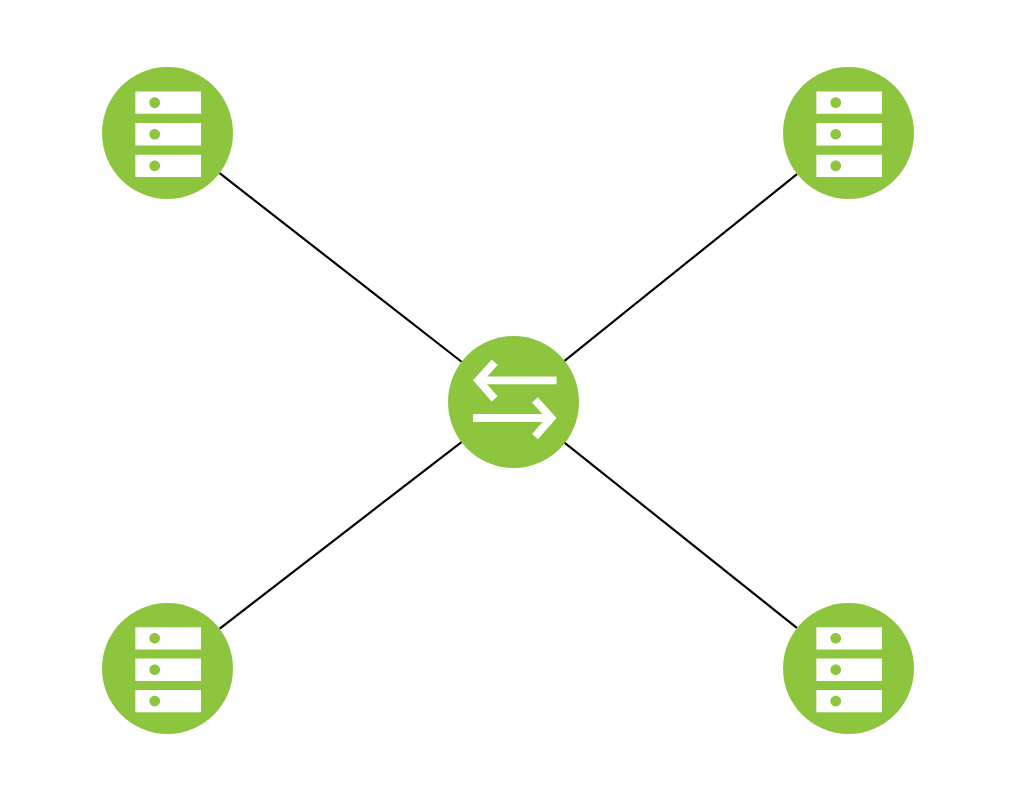

4.1 Définition
La topologie en étoile est l'une des plus répandues aujourd'hui.
Elle consiste à relier chaque nœud du réseau à un équipement central (commutateur, routeur, etc.).
4.2 Avantages
- Simplicité de gestion : le nœud central facilite la configuration et la supervision du réseau.
- Isolation des pannes : si un câble reliant un nœud à l'équipement central est défaillant, seul ce nœud est isolé.
- Facilité d'évolution : on peut facilement ajouter ou retirer des postes.
4.3 Inconvénients
- Dépendance au nœud central : si l'équipement central tombe en panne, l'ensemble du réseau est affecté.
- Coût potentiellement plus élevé : requiert un câble dédié pour chaque nœud et un équipement central performant (switch, etc.).
5. Topologie en maillage (mesh)

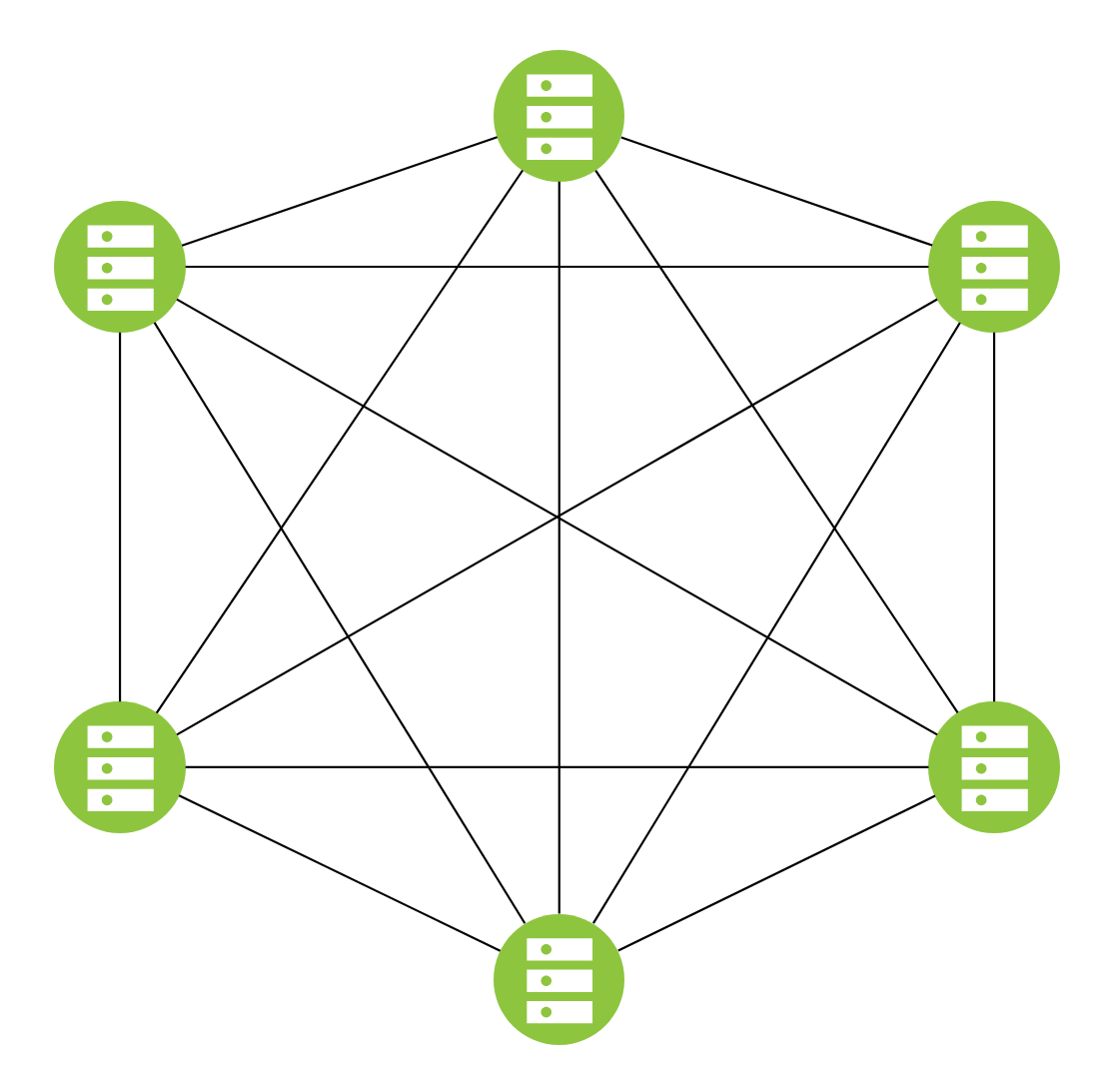

5.1 Définition
Dans une topologie en maillage (totale ou partielle), chaque nœud est connecté à plusieurs autres nœuds, voire à tous les autres nœuds.
Ce type de topologie est souvent utilisé dans des environnements critiques pour assurer une redondance et une résilience maximales.
- Maillage total (full mesh) : chaque nœud est connecté à tous les autres.
- Maillage partiel (partial mesh) : chaque nœud n'est connecté qu'à certains nœuds (souvent les plus critiques ou les plus proches).
5.2 Avantages
- Haute fiabilité : si un lien est rompu, le trafic peut emprunter un autre chemin.
- Équilibrage de charge (load balancing) : multiples chemins disponibles pour acheminer les données.
5.3 Inconvénients
- Complexité : installation et configuration pouvant être lourdes.
- Coût élevé : nécessite un grand nombre de câbles et d'équipements réseau, surtout pour le maillage total.
6. Topologie en arbre (tree)

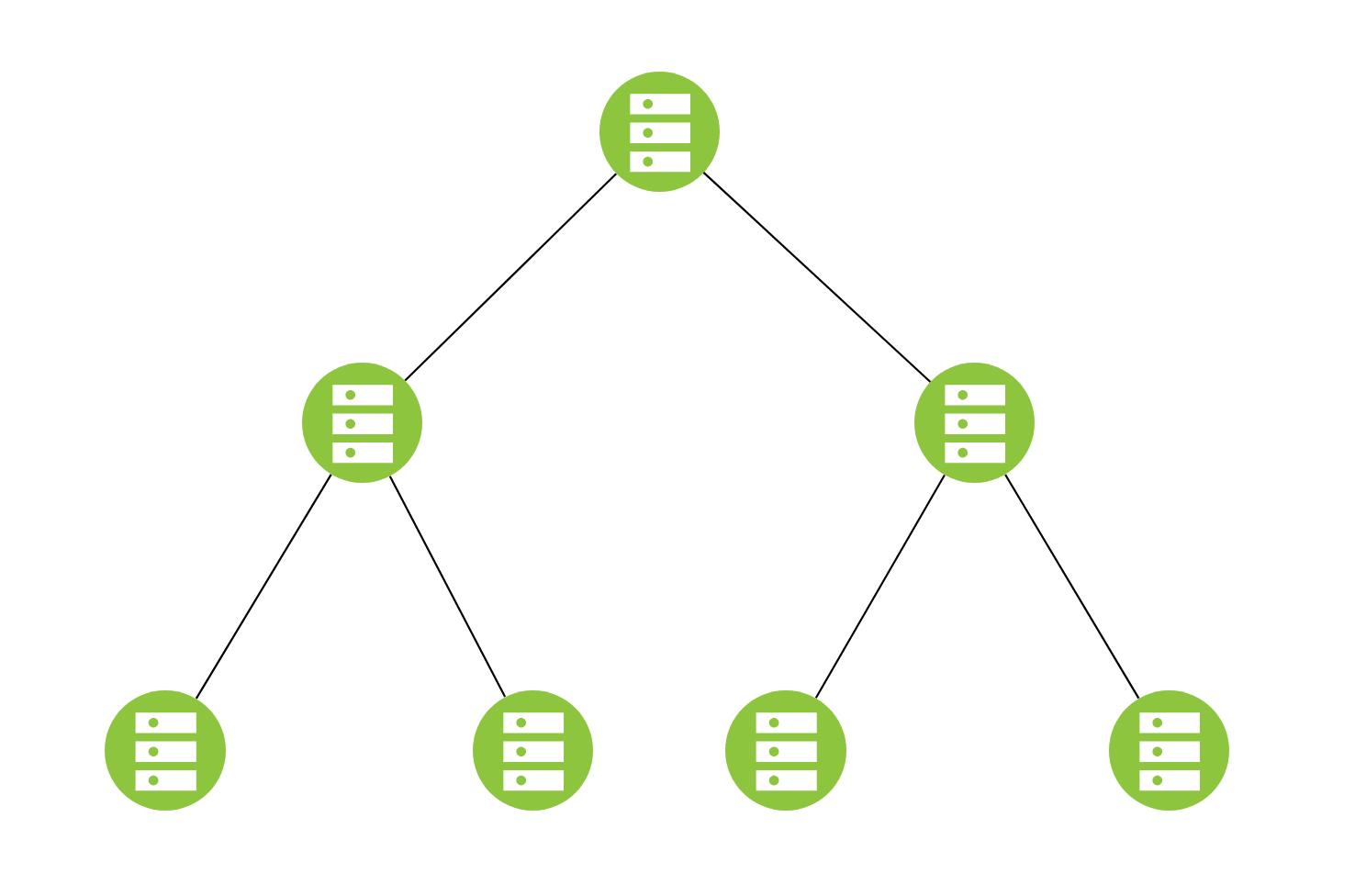

6.1 Définition
La topologie en arbre est une structure hiérarchique qui combine plusieurs topologies en étoile reliées entre elles de manière arborescente. Souvent, on retrouve un nœud racine (un équipement principal), auquel sont reliés des nœuds de niveau intermédiaire, eux-mêmes connectés à d'autres nœuds.
6.2 Avantages
- Évolutive : on peut facilement ajouter des sous-niveaux à la hiérarchie.
- Adaptée aux grandes organisations : permet de segmenter le réseau par département, étage, site, etc.
6.3 Inconvénients
- Dépendance aux nœuds de niveau supérieur : une panne sur un équipement haut placé dans la hiérarchie impacte tous les sous-niveaux.
- Complexité de conception : nécessite une planification minutieuse pour éviter les goulots d'étranglement ou les problèmes de performance dans les branches supérieures.
7. Topologies hybrides

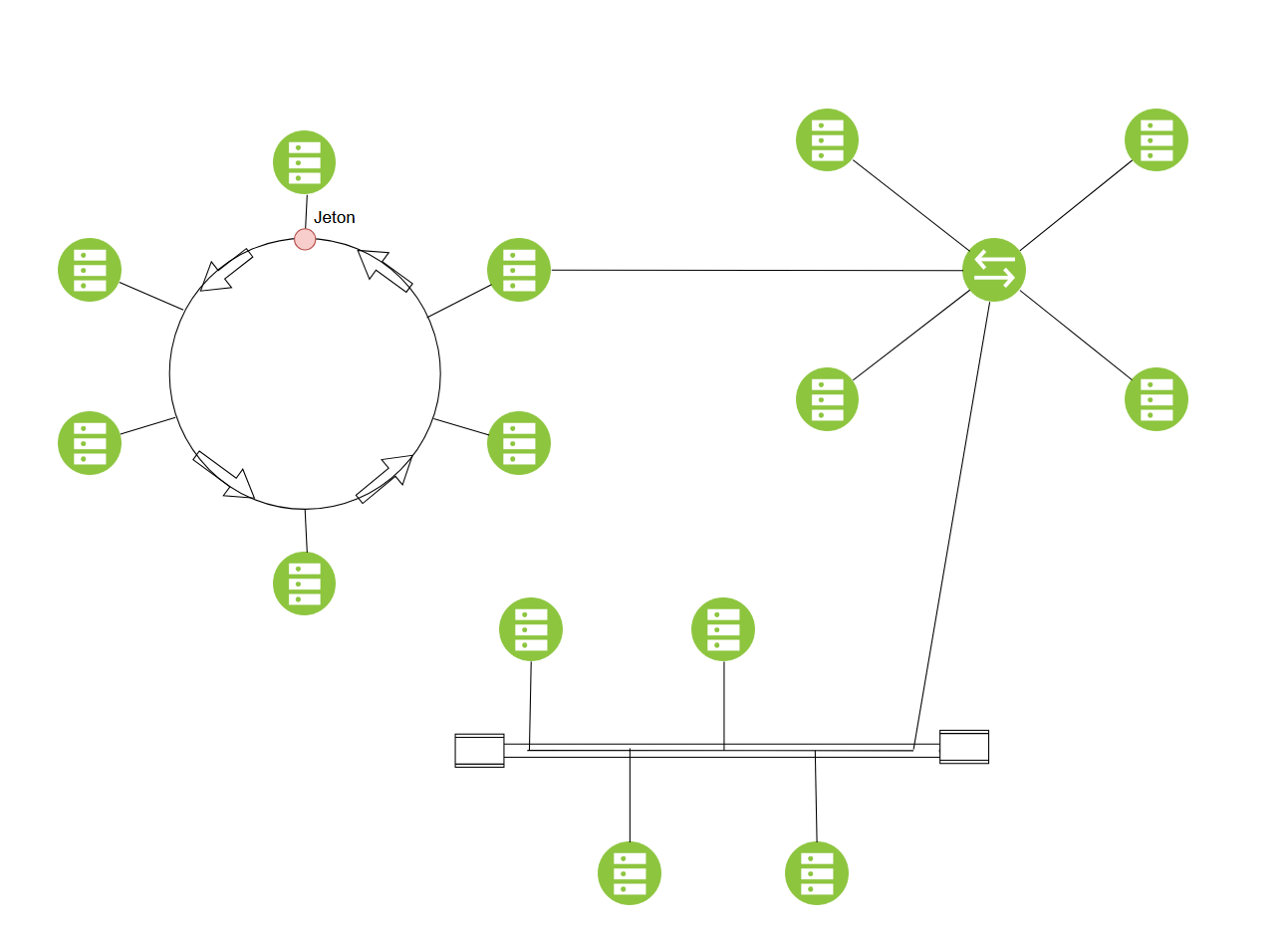

7.1 Définition
Une topologie hybride résulte de la combinaison de deux ou plusieurs topologies de base (par exemple, une combinaison d'étoile et d'anneau, ou d'étoile et de bus). On retrouve cette approche dans de nombreux réseaux modernes, où certaines sections du réseau sont en étoile tandis que d'autres peuvent adopter une topologie en bus ou en maillage.
7.2 Avantages
- Flexibilité : chaque partie du réseau peut être conçue selon la meilleure topologie pour ses exigences locales.
- Évolutivité : permet d'ajouter de nouveaux segments ou d'intégrer de nouvelles technologies au fil du temps.
7.3 Inconvénients
- Complexité accrue : la gestion de plusieurs topologies dans un même réseau peut devenir complexe.
- Coût potentiellement élevé : si plusieurs équipements ou protocoles spécifiques sont nécessaires, cela peut augmenter le budget.
8. Comparatif des topologies
| Topologie | Avantages | Inconvénients | Utilisation typique |
|---|---|---|---|
| Bus | - Faible coût - Facile à mettre en place (historiquement) |
- Sensible aux collisions - Point unique de défaillance (le bus) |
Réseaux simples et anciens, désormais moins répandue |
| Anneau | - Moins de collisions - Accès au médium ordonné |
- Panne d'un nœud pouvant interrompre tout l'anneau - Difficulté de reconfiguration |
Environnements spécialisés (Token Ring, FDDI, etc.) |
| Étoile | - Facile à gérer et à étendre - Isolement des pannes |
- Forte dépendance de l'équipement central - Plus de câblage requis |
Réseaux d'entreprise, LAN modernes |
| Maillage (mesh) | - Haute fiabilité - Multiples chemins (redondance) |
- Coûts de câblage élevés - Complexité d'installation et de maintenance |
Réseaux critiques (datacenters, environnements militaires) |
| Arbre (tree) | - Évolutive - Adaptée aux grandes structures |
- Dépendance aux nœuds supérieurs - Nécessite une bonne planification |
Grandes entreprises, architectures hiérarchiques |
| Hybride | - Très flexible - Permet de mixer plusieurs approches optimales |
- Complexité accrue - Potentiellement plus coûteux |
Réseaux de grande taille et évolutifs |
9. Choisir une topologie
Le choix d'une topologie dépend de multiples facteurs :
- La taille du réseau (nombre de nœuds)
- Le budget disponible
- Les performances souhaitées
- Le niveau de résilience requis
- La facilité de maintenance et l'évolutivité
Dans la pratique, de nombreux réseaux se présentent sous la forme de topologies hybrides, combinant plusieurs topologies pour répondre à des contraintes spécifiques.
Pour aller plus loin, il est également important de tenir compte de :
- La couche logicielle (protocoles de routage, protocoles de niveau 2 comme Ethernet, Wi-Fi, etc.)
- La sécurité (les méthodes de segmentation et de gestion des accès)
- La virtualisation (VLAN, SDN, etc.)
