Packet Tracer : Configurer un commutateur (base)

Objectif : Depuis le PC0, pinguer le PC1

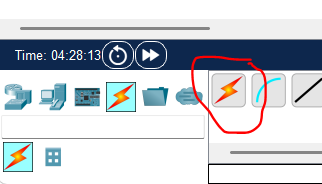

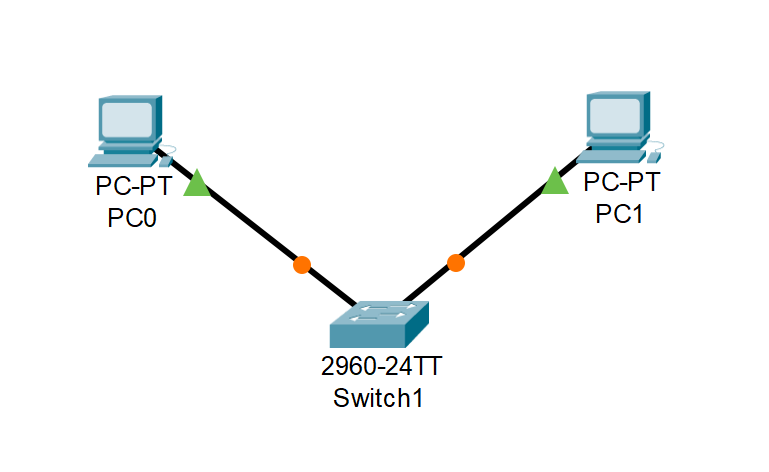

1. Connectez 2 ordinateurs à un commutateur grâce à l'outil de sélection automatique de câble

(vous devez normalement savoir quel type de câble utiliser !)

2. Ouvrez les paramètres du commutateur

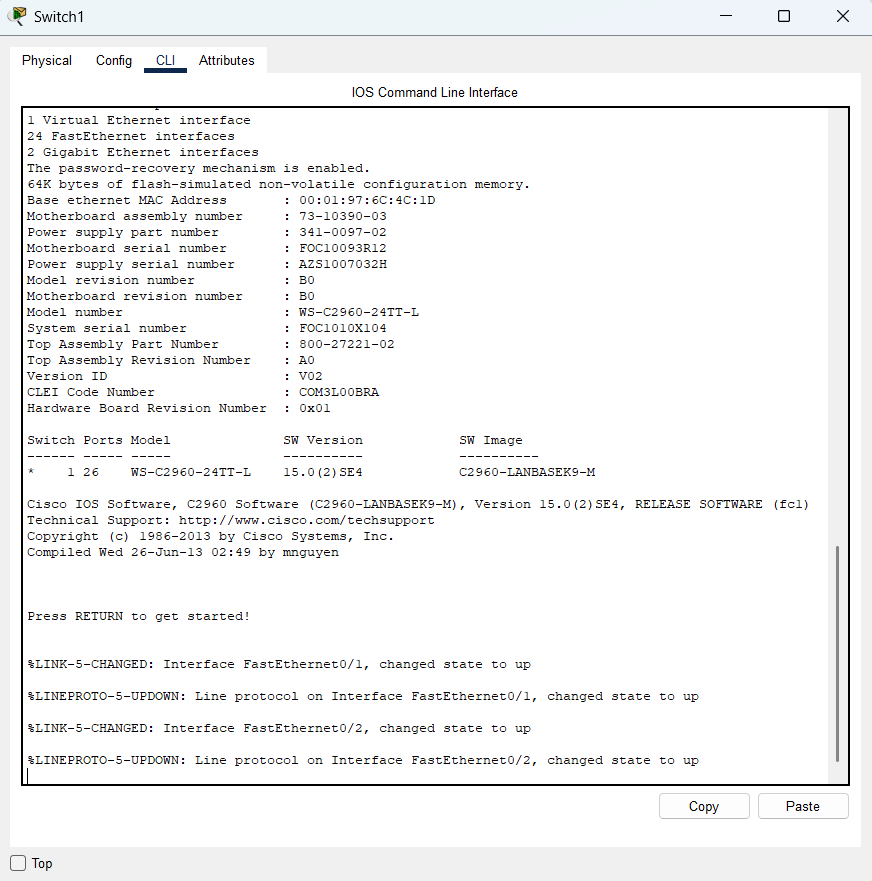

Ouvrez les paramètres du commutateur en double-cliquant sur l'icône, puis cliquez sur l'onglet CLI pour accéder au terminal. Tapez ensuite sur la touche entrée pour voir apparaître le prompt.

3. Passez en mode d'exécution privilégiée

Par défaut, vous êtes en mode utilisateur.
Pour effectuer une configuration, vous devez élever vos privilèges : c'est le mode d'exécution privilégiée.

Switch> enable
Switch#

4. Entrez en mode de configuration globale

Switch# conf t
Switch(config)#

5. Changez le nom d'hôte de l'équipement

Switch(config)# hostname COM_1
COM_1(config)#

6. Attribuez un mot de passe pour protéger l'accès au mode d'exécution privilégié

COM_1(config)# enable secret MOT-DE-PASSE

7. Activez l'encryptage des mots de passe

COM_1(config)# service password-encryption

8. Configurez (simplement allumer ici) les 2 interfaces

COM_1(config)# interface GigabitEthernet0/1
COM_1(config)# no shut
COM_1(config)# interface GigabitEthernet1/1
COM_1(config)# no shut
COM_1(config)# exit

9. Sauvegardez la configuration effectuée

COM_1# write memory

10. Utilisez les commandes pour afficher la configuration

COM_1# show startup-config
COM_1# show running-config

11. Configurez l'adressage IP de vos PC : nous les mettons sur le réseau 10.10.10.0/24

• PC0 : 10.10.10.1/24 (255.255.255.0)
• PC1 : 10.10.10.2/24 (255.255.255.0)

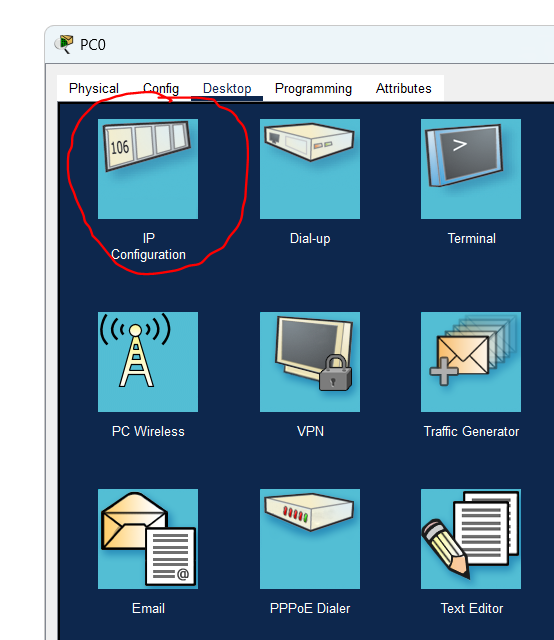

Double-cliquez sur un PC, onglet Desktop, cliquez sur "IP Configuration"

Test de connexion

Configurez l'autre PC, puis faîtes le test avec la petite enveloppe !
