Packet Tracer : Configurer un DHCP IPv4 et IPv6 sur le LAN

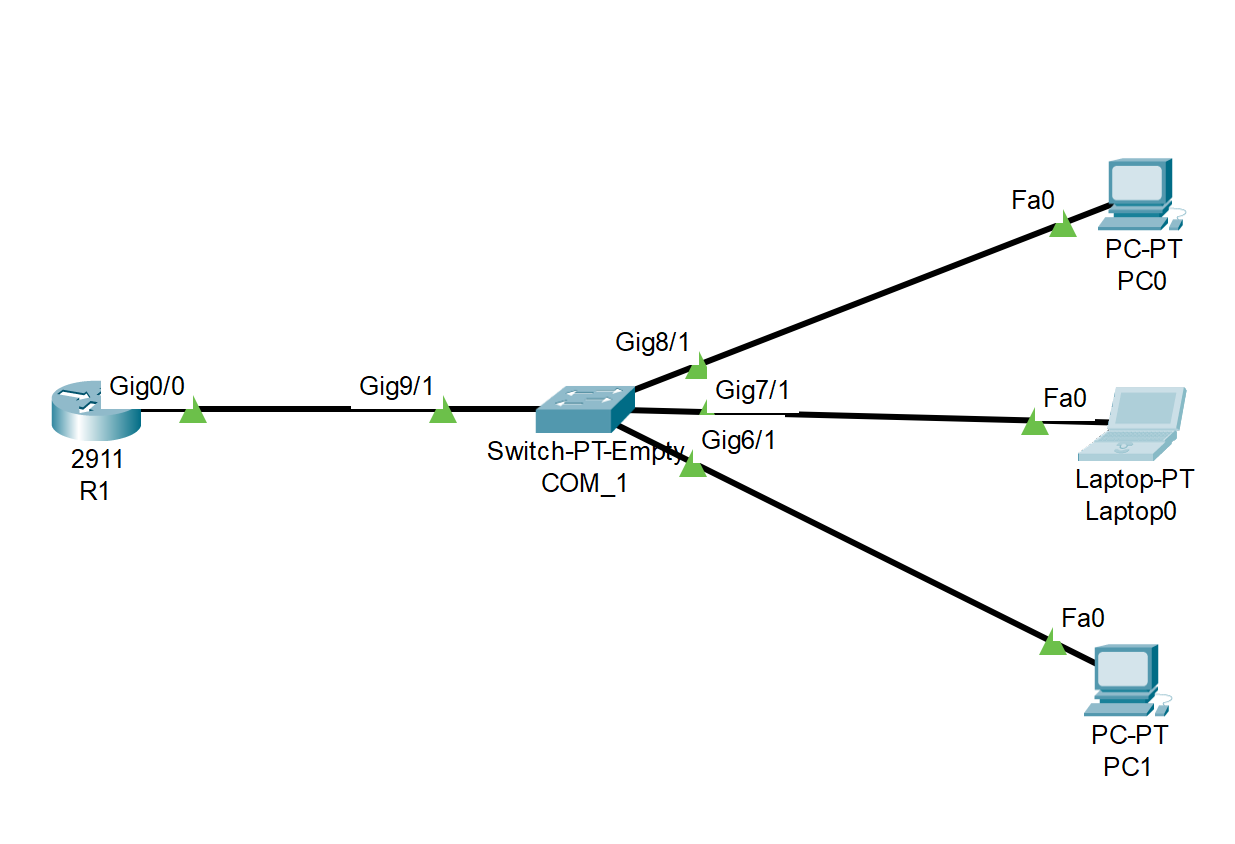

Objectif : Mettre en place un DHCP en IPv4 et en IPv6 sur le routeur R1 afin que les PC puissent obtenir une configuration IPv4 et IPv6 automatiquement.
Sur COM_1
Etant donné que nous ne configurons pas de VLAN particulier, tous les ports sont en mode access sur le VLAN par défaut.
Il n'y a donc rien à configurer
Sur R1
R1> enable
R1# conf t
! --- Interface IPv4 ---
R1(config)# int Gig0/0
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# no shut
! --- DHCPv4 ---
R1(config-if)# ip dhcp pool LAN-POOLv4
R1(dhcp-config)# network 192.168.1.0 255.255.255.0
R1(dhcp-config)# default-router 192.168.1.1
R1(dhcp-config)# dns-server 1.1.1.1
R1(dhcp-config)# exit
! Si vous souhaitez exclure une adresse :
! R1(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.10
! --- IPv6 unicast routing ---
R1(config)# ipv6 unicast-routing
! --- Interface IPv6 ---
R1(config-if)# int Gig0/0
R1(config-if)# ipv6 address 2001:DB8:1:1::1/64
R1(config-if)# ipv6 nd managed-config-flag
R1(config-if)# ipv6 nd other-config-flag
! --- DHCPv6 (pool, puis activation sur l'interface) ---
R1(config-if)# ipv6 dhcp pool DHCPv6-POOL
R1(config-dhcpv6)# address prefix 2001:DB8:1:1::/64
R1(config-dhcpv6)# dns-server 2001:db8::1
R1(config-dhcpv6)# domain-name mon-domaine.local
R1(config-dhcpv6)# exit
R1(config)# int Gig0/0
R1(config-if)# ipv6 dhcp server DHCPv6-POOL
R1(config-if)# end
R1# show ip dhcp pool
R1# show ipv6 dhcp pool
R1# show ip dhcp binding
R1# show ipv6 dhcp binding
R1# write memConfigurer l'adressage IP automatique sur les PC
Configurer l'adressage IP automatique (DHCP en IPv4 et Automatique en IPv6) sur les PC clients (et non statique !)
Tests
Sur les PC (Windows, Linux, etc.)
- Configurer l'interface en DHCP (pour IPv4) et en Automatic (SLAAC/DHCPv6).
- Vérifier qu'une adresse IPv4 du pool 192.168.1.x et une adresse IPv6 2001:DB8:1:1::/64 s'attribuent correctement.
Sur le routeur R1
- show ip dhcp binding (pour voir les baux IPv4).
- show ipv6 dhcp binding (pour voir les baux IPv6).
Pings
- Depuis un PC, ping 192.168.1.1 et 2001:DB8:1:1::1.
- Tester l'accessibilité entre PC (IPv4 et IPv6).
