Packet Tracer : ROAS SVI

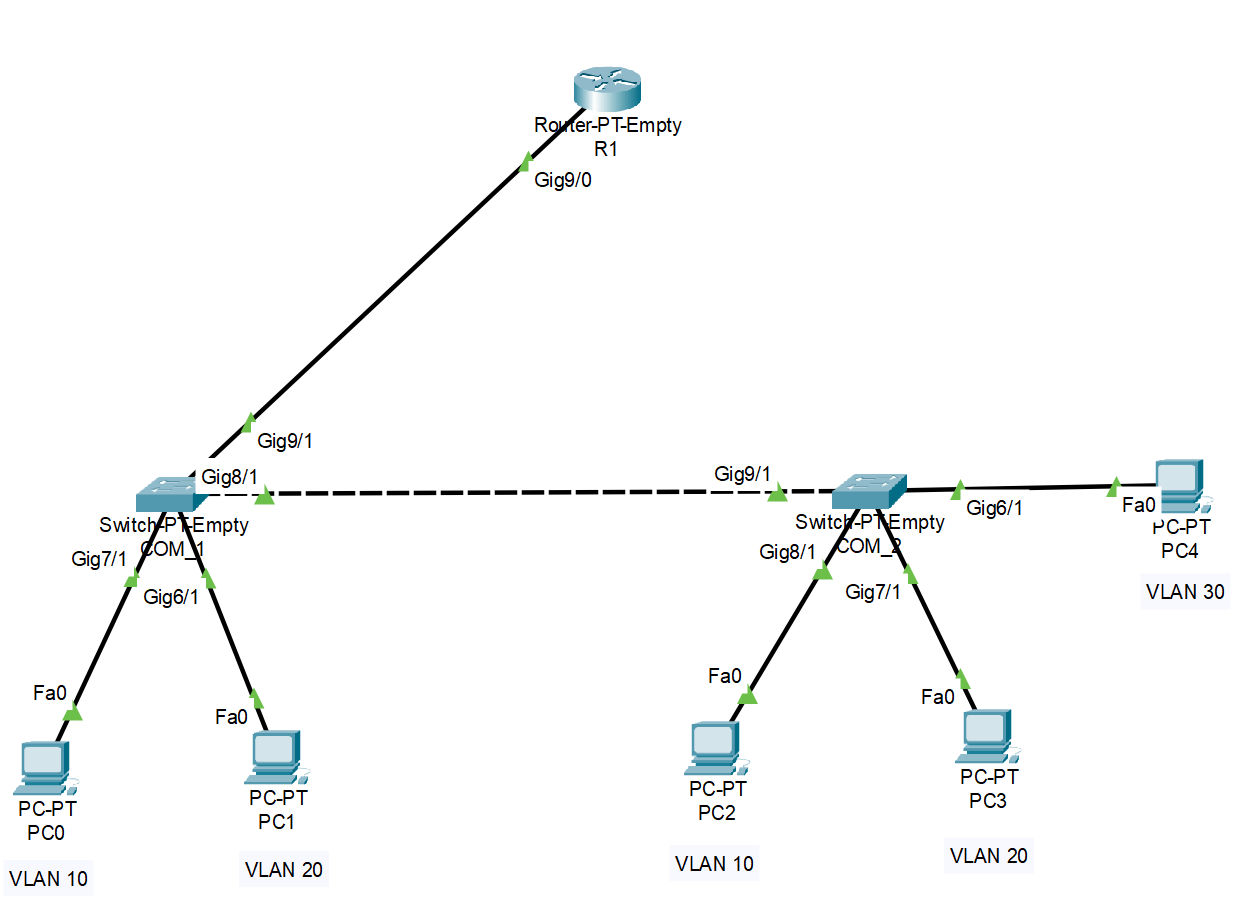

Capture d'écran

Objectif : PC4 dans le VLAN 30 doit pouvoir pinguer les machines du VLAN 10 (PC0 et PC2)

Le nom d'hôte et la sécurisation du mode d'exécution privilégié doivent déjà avoir été effectuées.

Nous utilisons des routeurs PT-Empty et leur attachons des interfaces Ethernet Gigabit
(PR-ROUTER-NM-1CGE).
Nous utilisons également des commutateurs PT-Empty auxquels nous attachons également des interfaces Ethernet Gigabit
(PT-SWITCH-NM-1CGE).

COM_1

COM_1> enable
COM_1# conf t
COM_1(config)# vlan 10
COM_1(config-vlan)# vlan 20
COM_1(config-vlan)# vlan 30
COM_1(config-vlan)# exit
COM_1(config)# int Gig7/1
COM_1(config-if)# switchport mode access
COM_1(config-if)# switchport access vlan 10
COM_1(config-if)# no shut
COM_1(config-if)# int Gig6/1
COM_1(config-if)# switchport mode access
COM_1(config-if)# switchport access vlan 20
COM_1(config-if)# no shut
COM_1(config-if)# int Gig8/1
COM_1(config-if)# switchport mode trunk
COM_1(config-if)# switchport trunk allowed vlan 10,20,30
COM_1(config-if)# no shut
COM_1(config-if)# int Gig9/1
COM_1(config-if)# switchport mode trunk
COM_1(config-if)# switchport trunk allowed vlan 10,20,30
COM_1(config-if)# no shut
COM_1(config-if)# end
COM_1# show vlan brief
COM_1# show int trunk
COM_1# write memory

COM_2

COM_2> enable
COM_2# conf t
COM_2(config)# vlan 10
COM_2(config-vlan)# vlan 20
COM_2(config-vlan)# vlan 30
COM_2(config-vlan)# exit
COM_2(config)# int Gig8/1
COM_2(config-if)# switchport mode access
COM_2(config-if)# switchport access vlan 10
COM_2(config-if)# no shut
COM_2(config-if)# int Gig7/1
COM_2(config-if)# switchport mode access
COM_2(config-if)# switchport access vlan 20
COM_2(config-if)# no shut
COM_2(config-if)# int Gig6/1
COM_2(config-if)# switchport mode access
COM_2(config-if)# switchport access vlan 30
COM_2(config-if)# no shut
COM_2(config-if)# int Gig9/1
COM_2(config-if)# switchport mode trunk
COM_2(config-if)# switchport trunk allowed vlan 10,20,30
COM_2(config-if)# no shut
COM_2(config-if)# end
COM_2# show vlan brief
COM_2# show int trunk
COM_2# write memory

R1

R1> enable
R1# conf t
R1(config)# int Gig9/0
R1(config-if)# no shut
! Sous-interface pour VLAN 10
R1(config-if)# int Gig9/0.10
R1(config-subif)# encapsulation dot1Q 10
R1(config-subif)# ip add 10.10.10.254 255.255.255.0
R1(config-subif)# exit
! Sous-interface pour VLAN 30
R1(config)# int Gig9/0.30
R1(config-subif)# encapsulation dot1Q 30
R1(config-subif)# ip add 10.10.30.254 255.255.255.0
R1(config-subif)# exit
! (Facultatif si vous souhaitez la rajouter un jour !) Sous-interface pour VLAN 20,
! int Gig9/0.20
! encapsulation dot1Q 20
! ip address 10.10.20.254 255.255.255.0
R1(config)# end
R1# write mem

Configuration de l'adressage IP des PC :

PC0 : (VLAN 10)
- IP : 10.10.10.1
- Netmask : 255.255.255.0
- Gateway : 10.10.10.254

PC2 : (VLAN 10)
- IP : 10.10.10.2
- Netmask : 255.255.255.0
- Passerelle : 10.10.10.254

PC4 : (VLAN 30)
- IP : 10.10.30.1
- Netmask : 255.255.255.0
- Gateway : 10.10.30.254
