Packet Tracer : Topologie en double pile (avec IPv4 et IPv6)

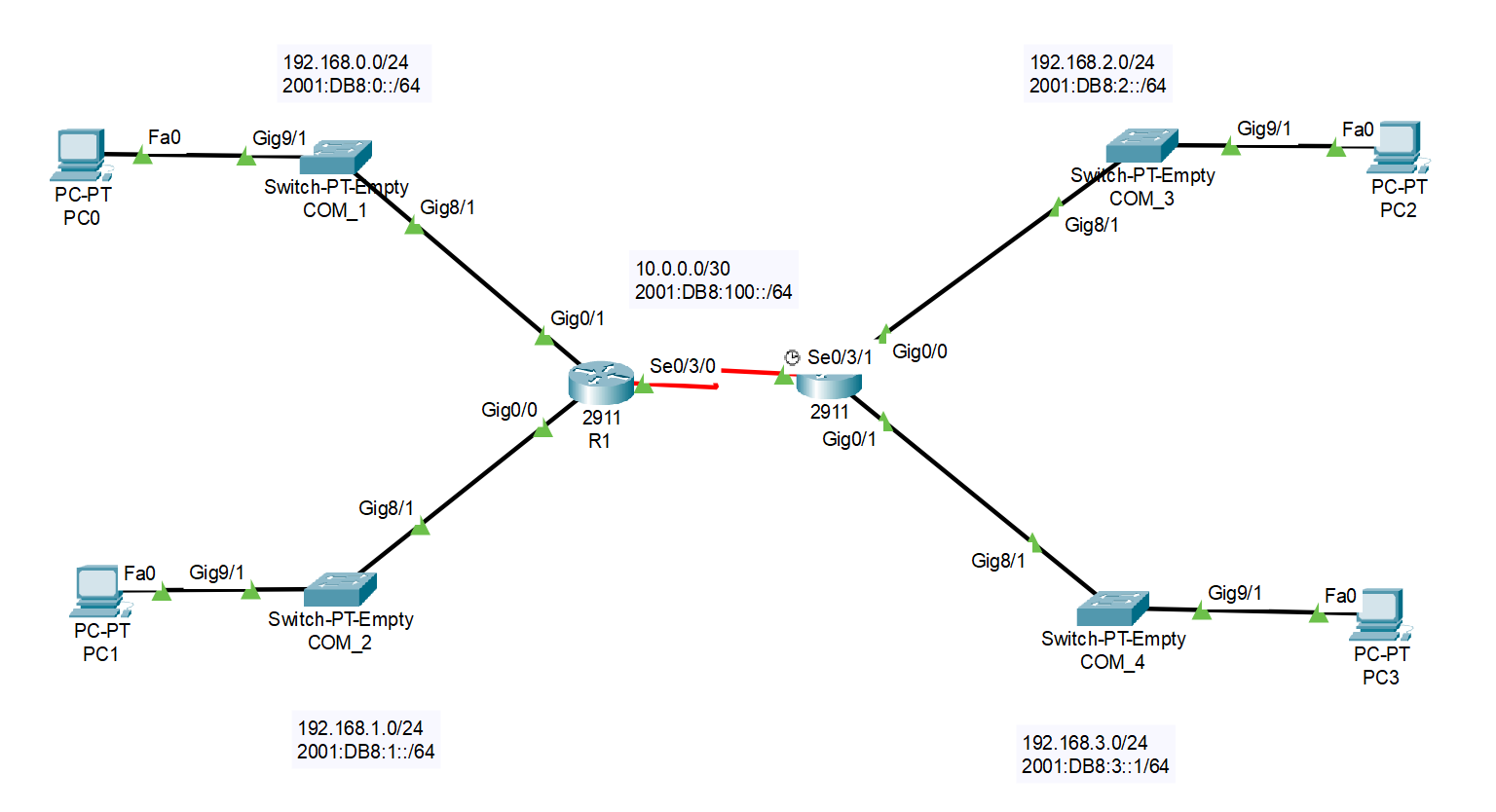

Capture d'écran

Objectif : Tous les PC doivent pouvoir se pinguer, en IPv4 et en IPv6

Le matériel

Les routeurs

Pour réaliser cette topologie en double pile (avec IPv4 et IPv6), nous avons besoin de 2 routeurs compatibles IPv6.

Donc 2 routeurs 2911

Il faut rajouter un module HWIC-2T sur chacun des routeurs afin de pouvoir les connecter entre eux par un lien série.

Les commutateurs

Nous allons utiliser des commutateurs en couche 2 uniquement pour ce tuto.
Vous pourrez refaire cet exercice avec des commutateurs en couche 3 si vous le souhaitez.

Donc 4 commutateurs PT-Empty, auxquels on ajoute 2 interfaces GigabitEthernet (PT-SWITCH-NM-1CGE) à chacun.

Pour la procédure de configuration suivante, je considère que le nommage et la sécurité du mode d'exécution privilégié sont désormais effectifs.

Sur les 4 commutateurs

Se contenter de mettre les interfaces en mode access dans le VLAN par défaut

COM_X> enable
COM_X# conf t
COM_X(config)# int range Gig9/1 - Gig8/1
COM_X(config-if-range)# switchport mode access
COM_X(config-if-range)# no shut
COM_X(config-if-range)# end
COM_X# write mem

Sur R1

R1> enable
R1# conf t
! Activer le routage IPv6 (seul le routage IPv4 s'active par défaut)
R1(config)# ipv6 unicast-routing
R1(config)# int Gig0/1
R1(config-if)# description LAN vers PC0
R1(config-if)# ip add 192.168.0.1 255.255.255.0
R1(config-if)# ipv6 add 2001:DB8:0::1/64
R1(config-if)# no shut
R1(config-if)# int Gig0/0
R1(config-if)# description LAN vers PC1
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# ipv6 add 2001:DB8:1::1/64
R1(config-if)# no shut
R1(config-if)# int se0/3/0
R1(config-if)# description Lien vers R2
R1(config-if)# ip add 10.0.0.1 255.255.255.252
R1(config-if)# ipv6 add 2001:DB8:100::1/64
R1(config-if)# no shut
R1(config-if)# exit
R1(config)# ip route 192.168.2.0 255.255.255.0 10.0.0.2
R1(config)# ip route 192.168.3.0 255.255.255.0 10.0.0.2
R1(config)# ipv6 route 2001:DB8:2::/64 2001:DB8:100::2
R1(config)# ipv6 route 2001:DB8:3::/64 2001:DB8:100::2
R1(config)# end
R1# show ip int brief
R1# show ipv6 int brief
R1# show run
R1# write mem

Sur R2

R2> enable
R2# conf t
! Activer le routage IPv6 (seul le routage IPv4 s'active par défaut)
R2(config)# ipv6 unicast-routing
R2(config)# int Gig0/0
R2(config-if)# description LAN vers PC2
R2(config-if)# ip add 192.168.2.1 255.255.255.0
R2(config-if)# ipv6 add 2001:DB8:2::1/64
R2(config-if)# no shut
R2(config-if)# int Gig0/1
R2(config-if)# description LAN vers PC3
R2(config-if)# ip add 192.168.3.1 255.255.255.0
R2(config-if)# ipv6 add 2001:DB8:3::1/64
R2(config-if)# no shut
R2(config-if)# int se0/3/1
R2(config-if)# description Lien vers R1
R2(config-if)# ip add 10.0.0.2 255.255.255.252
R2(config-if)# ipv6 add 2001:DB8:100::2/64
R2(config-if)# no shut
R2(config-if)# exit
R2(config)# ip route 192.168.0.0 255.255.255.0 10.0.0.1
R2(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.1
R2(config)# ipv6 route 2001:DB8:0::/64 2001:DB8:100::1
R2(config)# ipv6 route 2001:DB8:1::/64 2001:DB8:100::1
R2(config)# end
R2# show ip int brief
R2# show ipv6 int brief
R2# show run
R2# write mem

Configurer l'adressage IP des PC

PC0 :
IPv4 : 192.168.0.10/24, passerelle : 192.168.0.1
IPv6 : 2001:DB8:0::10/64, passerelle : 2001:DB8:0::1

PC1 :
IPv4 : 192.168.1.10/24, passerelle : 192.168.1.1
IPv6 : 2001:DB8:1::10/64, passerelle : 2001:DB8:1::1

PC2 :
IPv4 : 192.168.2.10/24, passerelle : 192.168.2.1
IPv6 : 2001:DB8:2::10/64, passerelle : 2001:DB8:2::1

PC3 :
IPv4 : 192.168.3.10/24, passerelle : 192.168.3.1
IPv6 : 2001:DB8:3::10/64, passerelle : 2001:DB8:3::1

Réaliser les tests

Depuis PC0 :

Ping PC1 en IPv4 : ping 192.168.1.10
Ping PC1 en IPv6 : ping 2001:DB8:1::10
Ping PC2 en IPv4 : ping 192.168.2.10
Ping PC2 en IPv6 : ping 2001:DB8:2::10
Ping PC3 en IPv4 : ping 192.168.3.10
Ping PC3 en IPv6 : ping 2001:DB8:3::10

Depuis PC2 (autres exemples) :

ping 192.168.0.10 (PC0 IPv4)
ping 2001:DB8:0::10 (PC0 IPv6)
etc...

Si tout est correctement configuré, vous devriez pouvoir atteindre tous les PC d'un LAN à l'autre, autant en IPv4 qu'en IPv6.
