VLAN : ROAS (Routeur-On-Stick) Cisco

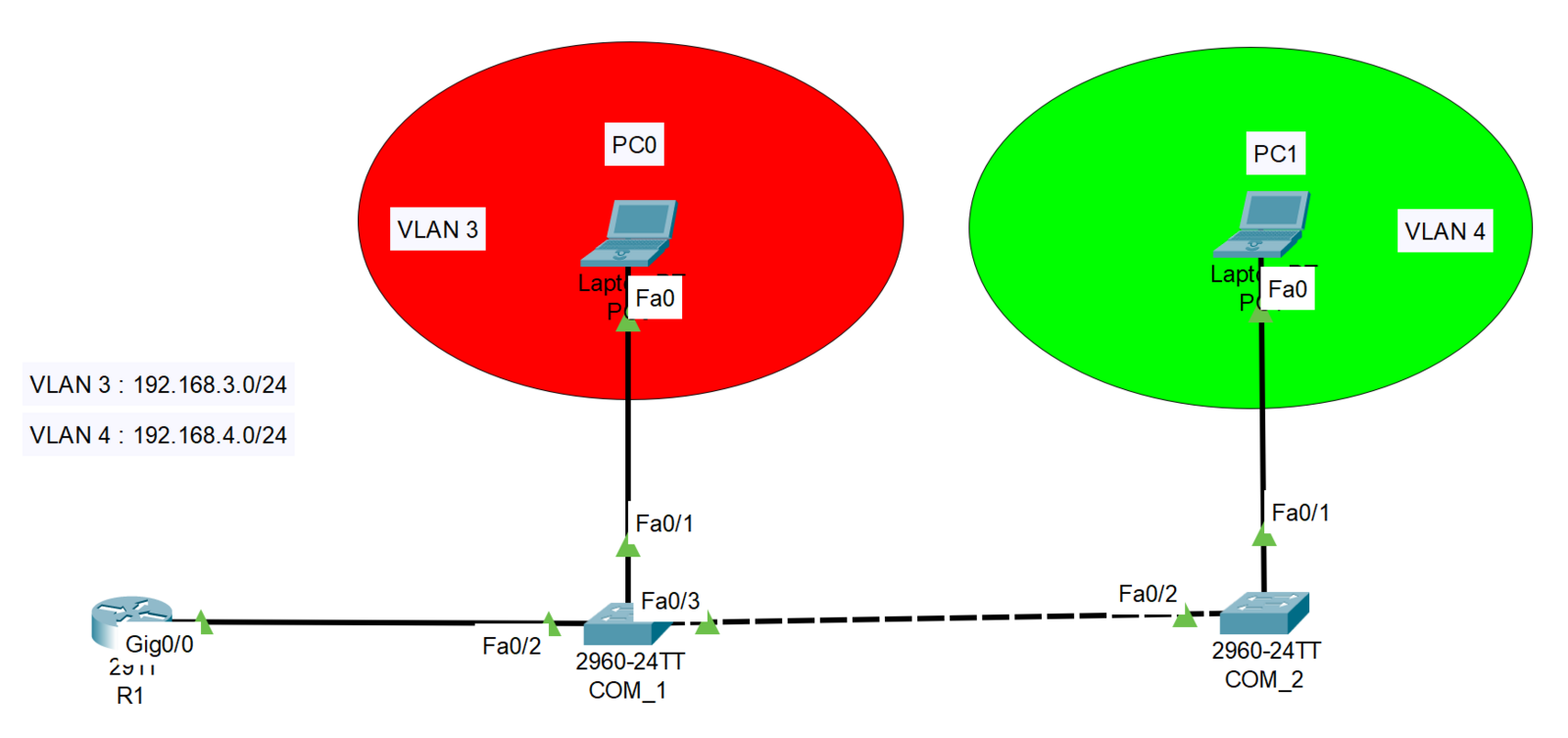

Capture d'écran

Ici, PC0 et PC1 sont tous deux dans un VLAN différent.
Le routeur R1 doit permettre le routage inter-VLAN afin que les 2 PC puissent se pinguer.


Commutateur COM_1

enable
conf t
! Déclaration des VLAN qui transiteront sur le commutateurs :
vlan 3
vlan 4
! Mise en Access du port du PC0 et attribution au VLAN 3
int Fa0/1
switchport mode access
switchport access vlan 3
no shut
! Mise en trunk du port entre les 2 commutateurs, et déclaration des VLAN qui transiteront dedans :
int Fa0/3
switchport mode trunk
switchport trunk allowed vlan 3,4
no shut
! Mise en trunk du lien entre COM_1 et R1, et déclaration des VLAN qui transiteront dedans :
int Fa0/2
switchport mode trunk
switchport trunk allowed vlan 3,4
no shut
end
write men

Commutateur COM_2

enable
conf t
! Déclaration des VLAN qui transiteront sur le commutateurs :
vlan 3
vlan 4
! Mise en Access du port du PC1 et attribution au VLAN 4
int Fa0/1
switchport mode access
switchport access vlan 4
no shut
! Mise en trunk du port entre les 2 commutateurs, et déclaration des VLAN qui transiteront dedans :
int Fa0/2
switchport mode trunk
switchport trunk allowed vlan 3,4
no shut
end
write men

Routeur R1

enable
conf t
! Allumer l'interface
int Gig0/0
no shut
! Création de la première sous-interfaces virtuelle (SVI) pour le VLAN 3
int Gig0/0.3
encapsulation dot1q 3
ip address 192.168.3.254 255.255.255.0
no shut
! Création de la seconde sous-interfaces virtuelle (SVI) pour le VLAN 4
int Gig0/0.4
encapsulation dot1q 4
ip address 192.168.4.254 255.255.255.0
no shut
end
write men

PC0

ip : 192.168.3.1
masque : 255.255.255.0
passerelle : 192.168.3.254


PC1

ip : 192.168.4.1
masque : 255.255.255.0
passerelle : 192.168.4.254


Le premier ping entre PC0 et PC1 ne passe jamais, c'est normal.
Retentez votre chance !
